作為輥?zhàn)虞斔蜋C(jī)核心零組件之一的輸送輥筒，終會被安裝到各式各樣的輸送設備中。而不同的安裝方式，以及它們所發揮的效用，往往易被忽視。今天小編就帶您聊一聊：輸送輥筒的安裝方式。
1. 基本概念
以設計的維度，安裝方式分為兩大類型：松散連接和固定連接。
松散連接：可以理解為輥筒軸芯擱在機架的安裝孔內，安裝后輥筒并未與機架連接為一個剛性整體。彈簧壓入式、銑扁、通軸銷孔等都屬于此種連接形式。它結構簡單、安裝便利，但由于是簡支梁的力學結構，所以承載能力相對不高。
固定連接：安裝后輥筒軸芯與機架連接為一個整體，從而使之擁有更高的結構強度，意味著采用此種連接形式的輥筒，較之于松散連接擁有更高的承載能力。內螺紋、外螺紋等就是典型的固定連接。
2. 最常見的安裝方式
由于存在不同的機架類型和具體設計上的其他考量，從而使得輸送輥筒的安裝方式紛繁復雜，不勝枚舉，但以“彈簧壓入式”和“內螺紋”這兩種最為常見。

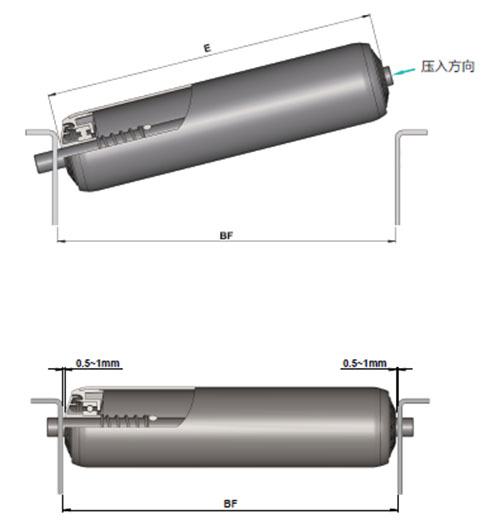

其中：彈簧壓入式，多存在于無動力輥筒和中輕載荷的傳動輥筒，其很大特點是安裝、拆卸非常便捷；
內螺紋：幾乎是中重載荷傳動輥筒的“標配”，堅固耐用是其安身立命之本。
3. 彈簧壓入式和內螺紋兩種安裝方式，安裝開孔尺寸的注意事項？

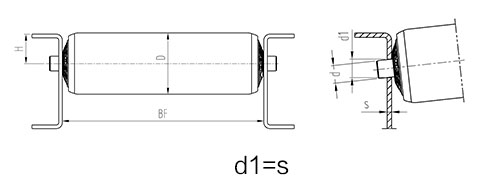

彈簧壓入式：安裝開孔應略大于軸芯直徑。影響開孔大小的因素很多，可通過以下公式詳細計算：
但多數情況下（機架不是太厚，或輥筒不很很“低”），我們建議：d1=d+0.5 mm。

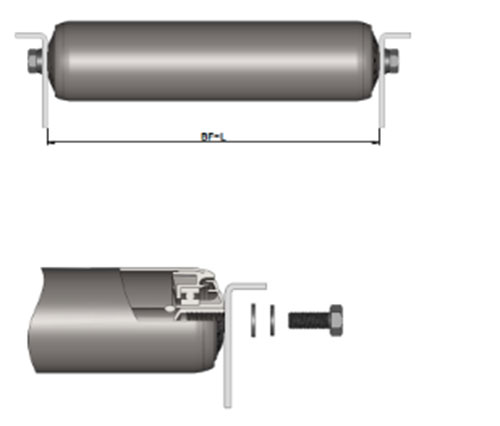

內螺紋：安裝開孔是為了能夠讓螺栓穿過，為獲得輥筒安裝后更高的平面度，間隙越小越好。根據經驗我們建議：d1=螺紋規格的公稱直徑+（0.2~0.5）mm。
4. 除此之外，還有哪些“二線”安裝方式以及注意事項？

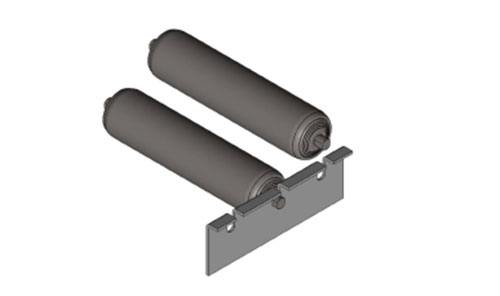

銑扁：二線安裝方式的領跑者。機架開槽而非開孔，輥筒自上而下擱在槽內。僅以安裝便利性的角度評價，它以迅捷，但缺少向上方向的約束，所以多應用于皮帶輸送機托輥。

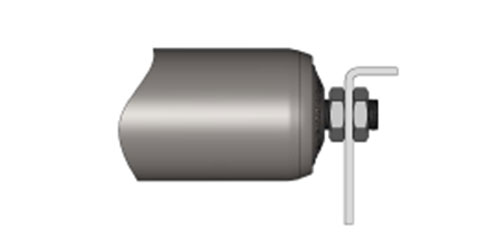

外螺紋：與內螺紋的區別是，它通過螺母而非螺栓進行鎖緊固定。需要注意，它應當采用單端雙螺母或類似設計形式，否則螺母鎖緊時引發機架變形，向內凹陷后對輥筒施加額外的軸向壓力，很容易造成轉動卡阻，甚至失效。
安裝千萬種，適合就一種。希望以上關于輸送輥筒安裝設計和選型的分享能夠?qū)Υ蠹业墓ぷ饔兴鶐椭?。如您有進一步的需求，請聯系我們：浙江德馬工業設備有限公司。
